01、工程背景与技术革新
228国道作为重要的国道路网组成部分，其桥梁结构的耐久性与行车舒适性至关重要。传统桥面伸缩缝采用普通混凝土或沥青填充，在长期车载冲击、温度循环及桥梁梁端反复位移作用下，极易出现开裂、破损、啃边等问题，导致跳车、渗水、钢筋锈蚀，是桥梁养护中的薄弱环节和主要病害源。为根治这一顽疾，本项目在设计阶段便引入前瞻性材料解决方案，在桥面连续部位（即伸缩缝处）创新性地采用高韧性水泥基复合材料。这一决策标志着该路段桥梁建设从“被动维修”向“主动耐久”设计理念的重要转变。
02、核心材料｜高韧性水泥基复合材料

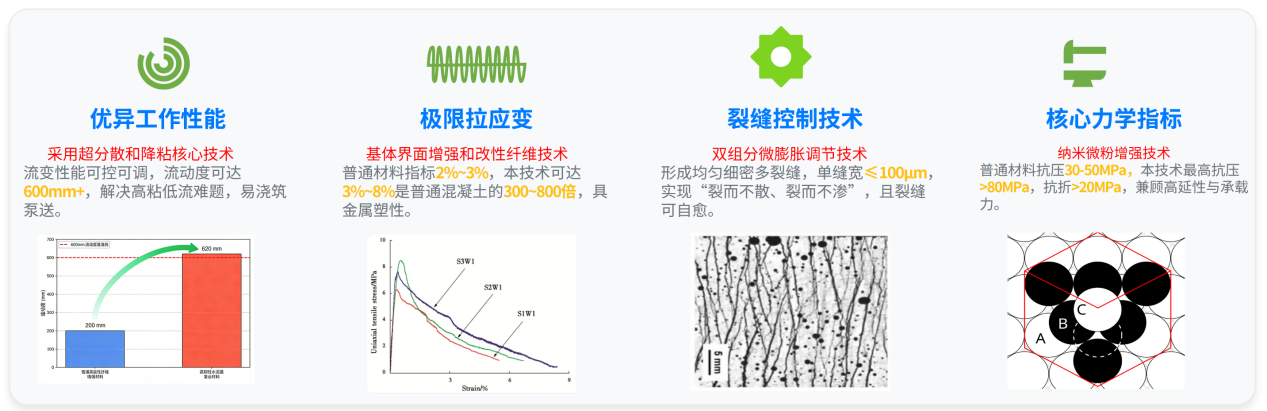

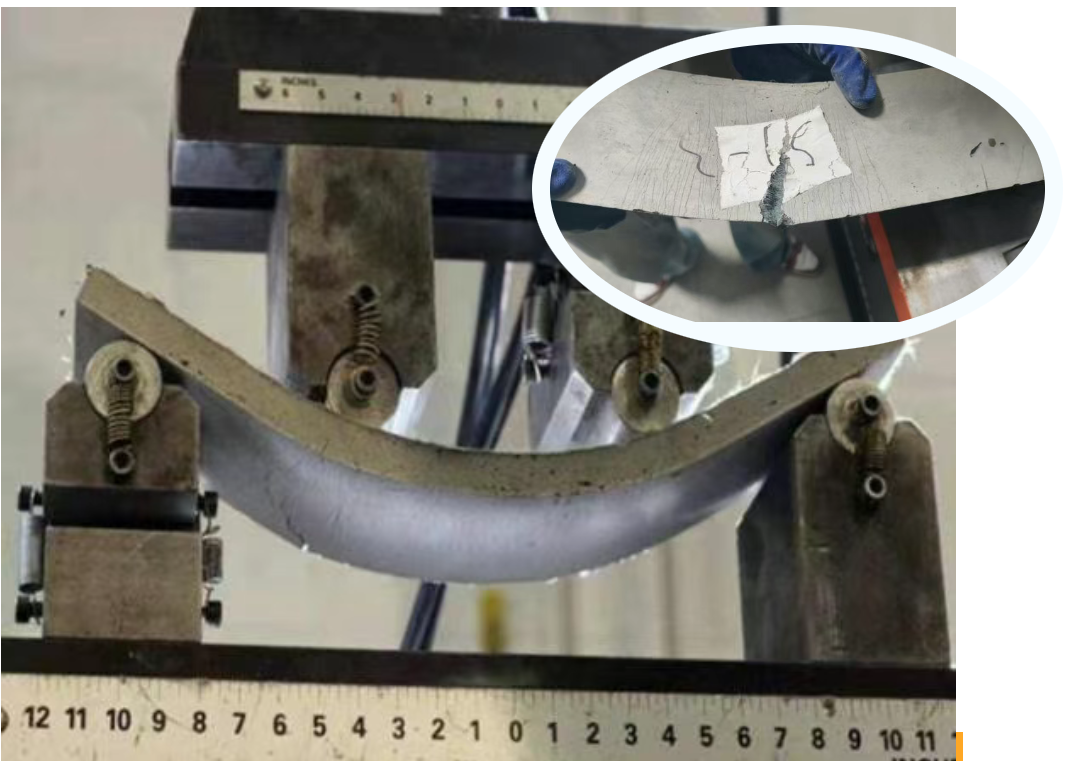

高韧性水泥基复合材料，是基于微观力学设计而成的一种新型工程材料。它通过掺入特殊的改性合成纤维，在受拉时能形成密集的微细裂纹（裂纹宽度可控制在100微米以内），从而实现类似金属的拉伸应变硬化行为，其极限拉应变可轻松达到2%以上，是普通混凝土（约0.01%）的200倍以上。
材料 性能 | 技术 要求 | 固路交科指标 | 与传统混凝土对比的优势 |
极限拉应变 | ≥2% | 5.6 | 核心优势：承受巨大变形而不脆性断裂，完美适应梁端位移 |
抗压强度 | ≥30~40Mpa | 55 | 满足结构承压需求，与相邻桥面铺装（C50混凝土）强度匹配 |
抗折强度 | ≥10~12Mpa | 16.3 | 优异的抗弯拉能力，抵抗车载引起的弯曲应力，是普通混凝土的3-4倍 |
弹性模量 | ≤20~25 Gpa | 18.5 | 适中的刚度，既能传递荷载，又具备良好的柔韧性以吸收变形能 |
根据本项目设计技术要求，桥面连续部位采用的ECC材料需满足以下核心性能指标，这些指标共同保障了其卓越的工程性能。

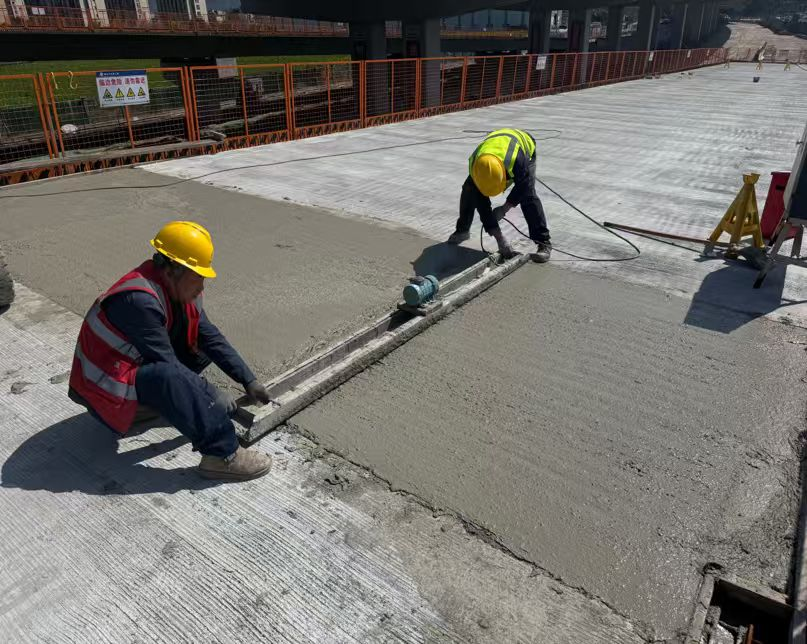

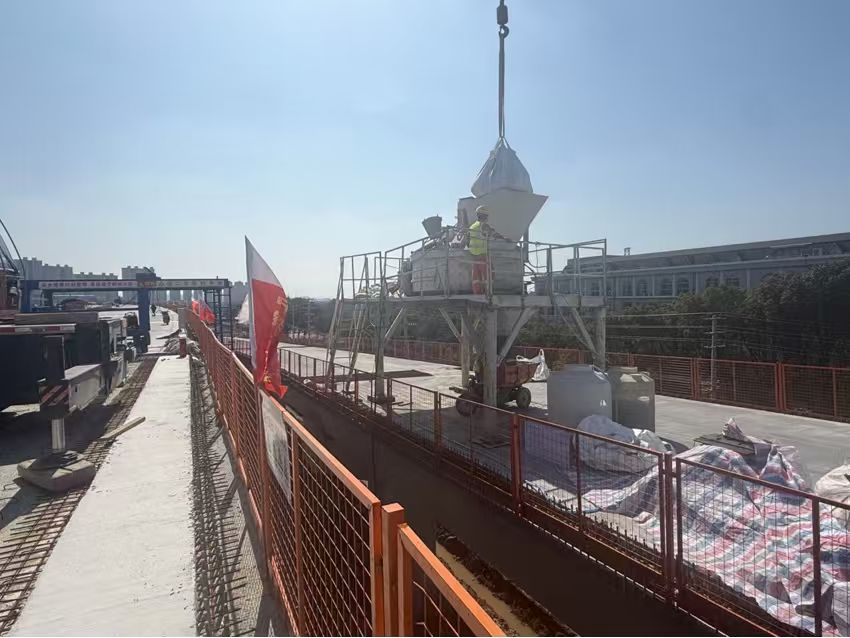

03、在228国道项目的应用优势
应用于本工程桥面伸缩缝处，ECC材料展现出以下革命性优点：
（一）超高的损伤容限和自愈能力
在桥梁日常的伸缩变形及车载作用下，ECC能够通过产生大量无害的微裂纹来耗散能量，避免产生破坏性宽裂缝。其致密的微观结构还能在一定条件下实现微裂纹的自愈合，进一步提升长期耐久性。
（二）优异的疲劳抗力和耐久性
其极限拉应变远大于桥梁因温度、收缩、徐变引起的实际应变（通常<0.05%），确保材料在数十年服役期内始终处于弹性变形阶段，从根本上解决了因反复开合导致的疲劳破坏问题。
（三）卓越的抗渗和抗冻融性能
紧密的裂缝控制能力（裂缝宽度<0.1mm）有效阻隔水分及除冰盐等腐蚀介质的侵入，保护下部结构和支座，显著提升桥梁整体寿命。
（四）提升行车舒适性与安全性
ECC桥面连续结构平整、无缝，彻底消除“跳车”现象，大幅降低车辆冲击荷载对桥梁本身的损害，同时提高行车平稳性与安全性。
（五）全寿命周期经济性显著
虽然ECC材料初期成本高于普通混凝土，但其近乎“免维护”的特性，可节省巨额的后期频繁维修、更换及交通导改费用，全寿命周期综合成本更低。
04、应用前景展望
在228国道项目的成功应用，为ECC材料在更广泛的交通基础设施建设中树立了标杆。其应用前景不仅限于桥面连续，还可延伸至：
（一）桥梁抗震耗能构件
用于墩柱塑性铰区、连梁等部位，提高结构抗震韧性。
（二）既有结构加固与修复
薄层ECC加固桥面板、梁体，能显著提升其抗裂与承载能力。
（三）高耐久性路面覆盖层
用于钢桥面铺装、收费站广场等重载、易损区域。
（四）地下工程防水衬砌
利用其高抗渗性，用于隧道、管廊等结构的防水层。
结语
228国道项目对高韧性水泥基复合材料的采纳，是一次将前沿材料科学成果转化为工程实践力的典范。它不仅为该项目桥梁的百年寿命目标提供了关键技术支持，也为我国在重大基础设施中推广使用高性能、长寿命材料积累了宝贵经验。随着“交通强国”战略的深入实施，以ECC为代表的高性能建材必将迎来更广阔的应用舞台，为构建更安全、更耐久、更经济的现代化基础设施网络提供核心材料保障。
